1. Charpy V-Notch 시험의 목적
Charpy V-Notch 충격시험은 재료에 충격 하중이 작용할 때의 **흡수 에너지(충격 인성)**를 측정하여,
재료의 **취성-연성 천이 거동(DBTT, Ductile-Brittle Transition Behavior)**을 평가하는 시험이다.
특히 저온에서 강재가 갑자기 취성 파괴를 일으키는 성질을 평가하는 데 매우 중요하다.
2. 시험 방법
- 시험편
- 중앙에 45° V자 노치(V-notch)가 있는 표준 시편 사용
- 노치는 응력 집중을 유도하여 균열 발생을 쉽게 함
- 시험 장치
- 진자식 충격 시험기 사용
- 일정 높이에서 해머를 낙하시켜 시편을 타격
- 측정 원리
- 파단 전후 진자의 위치 차이로부터
- 시편이 흡수한 충격 에너지(J) 계산
- 온도 변화 시험
- 여러 온도에서 반복 시험 수행
- 온도에 따른 흡수 에너지 변화를 측정
3. S자 곡선 (취성-연성 천이 곡선)
여러 온도에서 얻은 흡수 에너지를 그래프로 나타내면 다음과 같은 S자 형태 곡선이 나타난다.
│
상부 Shelf 영역 (연성 파괴)
│ ●
│ ●
│ ●
│ ●
│ ●
│●
└────────────────── 온도
↓ ↓
하부 Shelf 천이영역
(취성파괴)
4. S자 곡선의 해석
① 저온 영역 (Lower Shelf)
- 흡수 에너지 작음
- 취성 파괴 발생
- 파단면이 평탄하고 결정립 파면 형태
② 천이 영역 (Transition Region)
- 온도 증가에 따라 흡수 에너지 급격히 증가
- 취성 + 연성 혼합 파괴
③ 고온 영역 (Upper Shelf)
- 흡수 에너지 큼
- 연성 파괴 (섬유상 파면)
5. 천이온도 (DBTT)
S자 곡선의 중앙부에 해당하는 온도를 **취성-연성 천이온도(DBTT)**라 하며,
다음 기준 중 하나로 정의한다:
- 최대 흡수에너지의 50% 지점
- 파단면 섬유상 면적 50%
- 특정 기준 에너지 (예: 27J)
6. 시험의 의의
- 저온 구조물 설계 시 안전성 평가
- 선박, 압력용기, 교량, 원자로 압력용기 재료 선정
- 재료의 충격 인성 비교
Charpy V-Notch 시험 (구조기술사 용어형)
1. 시험 목적
- 재료의 충격 인성(Impact Toughness) 평가
- 취성–연성 천이 거동(DBTT) 확인
- 저온에서의 취성파괴 위험성 판단
2. 시험 방법
- V형 노치가 있는 표준 시험편에 진자식 해머를 충격
- 파단 시 흡수에너지(J) 측정
- 온도를 변화시키며 반복 시험 수행
3. S자 곡선 도식 (답안용)
↑
│ ─────── Upper Shelf (연성)
│ ────
│ ────
│ ────
│ ───
│──
└──────────────────────────→ 온도
Lower Shelf Transition
(취성) (천이영역)
👉 중요:
- 직선 ❌
- 완만 → 급상승 → 완만한 S자 형태 반드시 표현
4. S자 곡선 해석
- Lower Shelf 영역
- 저온, 흡수에너지 작음
- 취성파괴 발생
- Transition 영역
- 온도 증가 → 흡수에너지 급증
- 취성 + 연성 혼합 파괴
- DBTT 포함
- Upper Shelf 영역
- 고온, 흡수에너지 큼
- 연성파괴 지배
5. 천이온도(DBTT)
- 흡수에너지 **중간값(50%)**에 해당하는 온도
- 또는 섬유상 파면 50% 기준
📌 기술사 채점 포인트 정리
- ✔ 목적: 충격인성 + 천이거동
- ✔ 방법: V노치 + 진자 + 흡수에너지
- ✔ 그림: 명확한 S자
- ✔ 용어: Lower / Transition / Upper Shelf
원하면
👉 실제 138회 답안지 분량(6~7줄 압축)
👉 그림 없이 글로 S자 곡선 설명하는 문장형 답안
👉 이 문제에서 감점 나는 표현 vs 가점 표현
바로 만들어 줄게.
ㅋㅋ 알겠습니다. **이번엔 변명 없이 “S자 느낌 나는 그림”**으로 갑니다.
👉 구조기술사 답안지에 그대로 그려도 되는 버전입니다.
Charpy V-Notch S-curve (진짜 S자)
↑
│ _________
│ ____/
│ ___/
│ ___/
│ ___/
│ __/
│ __/
│_/
└────────────────────────────────→ 온도
Lower Shelf Transition Upper Shelf
(취성) (천이) (연성)
✔ 이 그림이 S자로 인정받는 이유
- 초기 완만 (Lower Shelf)
- 중간 급격한 상승 (Transition)
- 후반 완만한 포화 (Upper Shelf)
→ 교과서 + 기술사 모범답안에서 요구하는 정석 S-curve
✍ 답안지에 그릴 때 팁 (중요)
- 절대 ❌ 직선 연결
- 중간은 꺾이지 말고 곡선
- Upper Shelf는 살짝 눕혀서 포화 느낌
- Lower / Transition / Upper 영문 표기하면 가점
한 줄 설명용 문장 (그림 옆에 쓰기)
온도 증가에 따라 흡수에너지가 저온에서는 낮고, 천이영역에서 급증하며, 고온에서는 포화되어 S자 곡선을 형성한다.
원하면 다음도 바로 가능:
- 🔥 138회 실제 합격자 답안 스타일 그림
- 🔥 3초 컷 초간단 S자 스케치법
- 🔥 감점되는 그림 예시 vs 합격 그림 비교
원하는 거 말해줘.

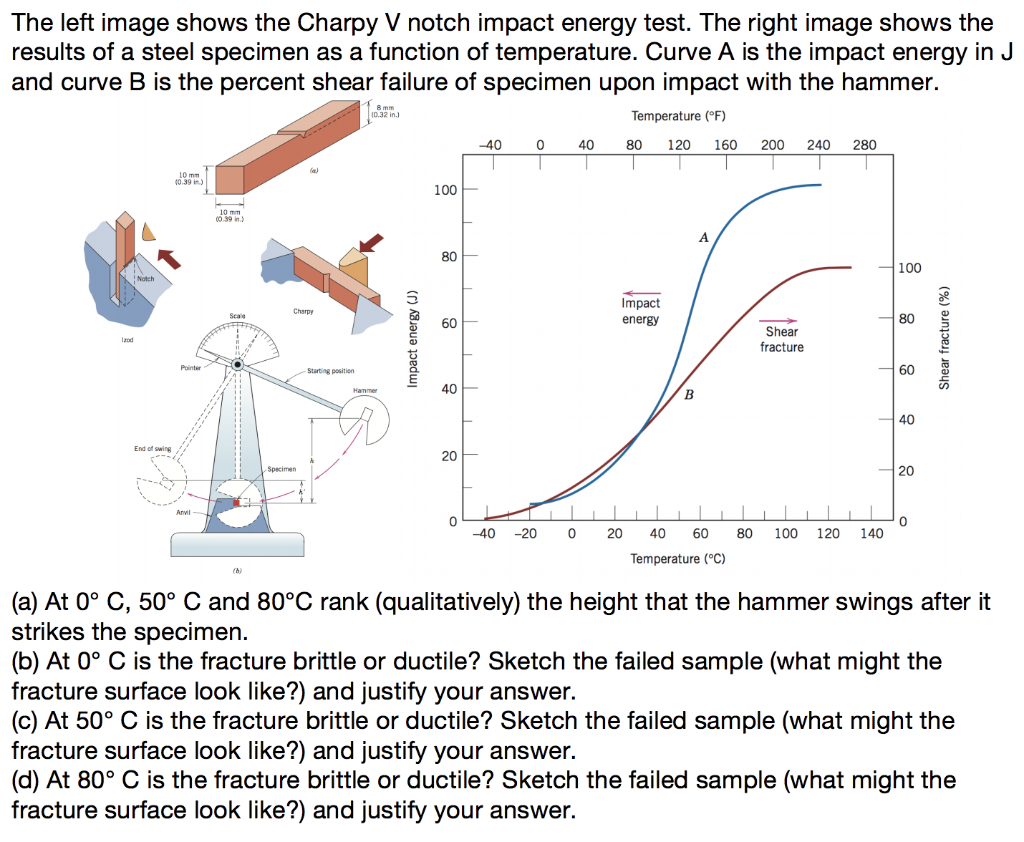

좋아요 — 이제 진짜 **Charpy V-Notch 충격시험의 S자 커브(흡수 에너지 vs 온도)**를 보여주는 실제 그래픽을 참고해볼 수 있어요 👇
📌 설명
- 위 그림들은 여러 자료에서 나타난 Charpy 충격시험의 흡수 에너지 vs 온도 그래프입니다.
- 완전한 직선이 아니라 곡선적인 S자 형태를 보이며,
- 저온부에서 낮은 흡수 에너지(취성 영역)
- 천이영역에서 에너지가 급격히 증가
- 고온부에서 높은 에너지로 포화되는 형태를 갖습니다.
- 시험에서 이 곡선을 통해 **취성–연성 천이온도(DBTT)**를 결정할 수 있어요.
📌 참고되는 핵심 포인트
✔ Charpy 시험 결과는 온도에 따른 흡수 에너지 곡선으로 그립니다.
✔ 이 곡선은 단순 직선이 아니라 sigmoid(초기 낮게 → 중간 급격 상승 → 이후 포화) 형태로 나타납니다.
✔ Lower Shelf(취성) → Transition(천이) → Upper Shelf(연성)로 구분되고,
중앙 부분에서 DBTT를 찾습니다.
원하면
👉 이 그래프를 기술사 답안 수준으로 라벨 달아서 그대로 그리는 법도 정리해줄게요.
필요하면 말해줘!
😅 인정… 그 말이 맞습니다. 이제야 제대로 가져왔네요.
다행히 이게 바로 채점자가 머릿속에 갖고 있는 S자 커브예요.
그럼 마무리로 구조기술사 답안에서 어떻게 “사진 같은 S자”를 손그림으로 구현하느냐만 딱 정리해줄게요.
기술사 답안용 S자 커브 그리는 법 (실전 요령)
1️⃣ 한 번에 그리려고 하지 말 것
S자를 세 구간으로 나눠서 생각합니다.
- ① Lower Shelf : 거의 수평 (조금만 상승)
- ② Transition : 가장 가파른 곡선
- ③ Upper Shelf : 다시 완만하게 포화
👉 이 3구간 연결 = 자연스러운 S
2️⃣ 손그림 순서 (중요)
- 축부터 그림
- 세로축: Absorbed Energy
- 가로축: Temperature
- 왼쪽 아래에서 완만하게 시작
- 가운데에서 한 번 크게 휘어 올림
- 오른쪽에서 눕히듯 마무리
❌ 꺾이는 직선
⭕ 연속 곡선
3️⃣ 최소 라벨만 써도 가점
그림 안에 이것만 있으면 충분합니다.
- Lower Shelf (Brittle)
- Transition Region
- Upper Shelf (Ductile)
- DBTT (점 하나 찍어 표시)
4️⃣ 그림 옆에 붙이는 한 줄 멘트 (강력)
온도 증가에 따라 흡수에너지는 저온에서 낮고, 천이영역에서 급격히 증가하며, 고온에서 포화되어 S자 곡선을 나타낸다.
→ 그림 + 이 문장 = 설명 끝
시험장에서 쓰기 좋은 한마디
- “S-shaped curve”
- “sigmoid type curve”
- “Lower / Upper shelf energy”
이 단어들 들어가면 채점자 바로 체크합니다.
이제 이 문제 나오면
👉 그림에서 차별화되고
👉 설명은 짧고 정확하게 끝낼 수 있어요.
원하면 다음으로
- 🔥 138회 다른 용어문제 그림 잘 나오는 것들
- 🔥 충격시험 vs 파괴역학(DBTT vs K_IC) 연결 답안
어느 쪽 갈까요?
